Lengteoverlappingen bij damwand- en golfplaten

Bij grote daken waar de afstand van nok tot goot een lengte van 11 of 12 meter is, moeten de damwand– of golfplaten in twee rijen boven elkaar worden gelegd. Hierbij moeten de platen elkaar in de lengte overlappen.  De maschines in de productie kunnen afhankelijk van profiel en dikte weliswaar al erg lange platen produceren, maar er zijn grenzen. Als dus de metalen dakplaten in twee of meer rijen gelegd worden dan is het belangrijk te weten welke lengtes de platen precies hebben en hoe groot de overlapping dient te zijn, die u erbij moet rekenen.

Met behulp van de onderstaande tabel is dat makkelijk te bepalen. Afhankelijk van de dakhelling wordt aangegeven hoe groot de overlapping moet zijn en hoeveel u dus bij de lengte van de platen erbij moet tellen om een goede overlapping te krijgen.

2019-08-30 10_42_26-Window

Bij een dakhelling van minder dan 5° is een lengteoverlapping niet toegestaan. De kans op binnendringen van water onder de overlapping op zo’n vlak dak is te groot. Ook een dakdoorvoer is in dat geval niet mogelijk. Bij een dakhelling van 5° tot 7° kunnen de metalen platen zich met 200 mm overlappen als hierbij extra voorzorgsmaatregelen worden getroffen. Hier dient u gebruik te maken van dichtband in de overlapping om het binnendringen van regenwater of smeltwater te verhinderen.

Golfplaten horizontaal monteren

Kunnen golfplaten verticaal en horizontaal worden gemonteerd? Welke montagerichting is juist voor dak en gevel? Zijn beide richtingen überhaupt mogelijk? Deze vragen kunnen we snel beantwoorden: Ja, beide montagerichtingen zijn mogelijk. Bij het horizontaal monteren van de platen moet u echter op een paar belangrijke dingen letten.

In de meeste gevallen worden onze golfplaten uit staal en aluminium verticaal gemonteerd: de golven verlopen van boven naar beneden in de wateraflooprichting. Dat is ook het advies van de producent. En zo wordt de bestelling in de webshop ook ingevuld: de lengte van de platen is hier de afstand van nok tot goot in de wateraflooprichting.

Soms wil men echter toch graag de golfplaten horizontaal aan de gevel monteren. In dat geval verlopen de golven van links naar rechts. In onze webshop dient u nu even op te letten: de afmeting die u in het veld “lengte” invult is dan in dit geval de afstand van links naar rechts! De breedte van de platen is standaard in de productiestraat en bij het horizontaal monteren heeft u dus meerdere platen met standaardbreedte nodig die in de hoogte boven elkaar worden gemonteerd. Let ook goed op bij de overlapping: er zijn één of meer lengteoverlapping bij de platen die in de hoogte boven elkaar worden gemonteerd. Hier adviseren we kitband te gebruiken in de overlapping: het zorgt ervoor dat geen regen of sneeuw onder de overlapping kan komen.

Als u ook nog de golfplaten op het dak horizontaal wilt monteren, moet u goed letten op de hellingshoek. Is de hellingshoek te vlak, blijft het regenwater in de golven liggen en kan het niet goed naar de dakgoot afvloeien. We adviseren overigens de dakplaten dan ook altijd met schroeven en kalotten op de profielberg te monteren.

Optisch gezien zijn de horizontaal gemonteerde golfplaten een echte blikvanger:

golfplaten_referentie_01_hmg

Het verschil tussen damwand- en golfplaten

Vaak wordt ons gevraagd, wat nu het verschil is tussen de damwand- en de golfplaten. In dit artikel willen we daar nader op ingaan.

Het eerste en het duidelijkste verschil is natuurlijk het profiel: Die golfplaten hebben zoals de naam al zegt een golfprofiel in de vorm van een kleine sinusgolf. De damwandplaten hebben daarentegen een hoekig profiel met een plat dal en een hogere platte berg.

Ten tweede verschillen de platen in de stabiliteit. De damwandplaten zijn iets stabieler dan de golfplaten. Dat komt omdat het hoekige profiel van de damwandplaat een breder dal heeft waardoor deze beter op de onderconstructie ligt en meer steunoppervlak heeft. Toch hebben onze golfplaten ook een hoge draagkracht.

Ten derde worden de golfplaten tegenwoordig niet alleen voor het dak, maar zowel binnen als buiten gebruikt, vaak als moderne gevelbekleding of als decoratie in het interieur. Het mooie golfprofiel is dan ook een echte blikvanger.

Zowel golf- alsook damwandplaten zijn in staal en aluminium verkrijgbaar en er is een grote keus aan coatings, kleuren en diktes. De profielplaten worden als dakplaten, maar ook als gevelplaten geproduceerd. In onze Online-Shop vindt iedereen in ons grote aanbod de passende golf- of damwandplaat voor zijn bouwproject.

Zo gebruikt men kitband

Bij damwand- en golfplaten van staal en aluminium is het van voordeel als de onderconstructie een bepaalde dakhelling heeft. Als de hellingshoek kleiner is dan 10° raden we aan in de overlappingen kitband te gebuiken.

Maar waar wordt het kitband precies geplaatst en waarom? Dat willen we u graag even uitleggen.

Het kitband met de afmetingen 2 x 12mm wordt in de overlappingen vóór de capillaire groef geplakt.  Het kitband vormt een extra afdichting. Deze afdichting verhindert dat regenwater, wat door de geringe dakhelling niet snel afvloeit, bij de overlapping naar binnen dringt. Mocht toch nog iets regenwater ertussen komen en verder dringen, dan wordt het via de capillaire groef naar beneden in de dakgoot afgevoerd.

Op de foto moet bijvoorbeeld het kitband dus tussen de bovenliggende grijze en de onderliggende blauwe plaat worden geplakt, en wel rechts van de capillaire groef (rechts naast de pijl).  2018-09-14 10_34_23-dwz_montage_weckman_profilbleche_trapezbleche_dach.pdf

Zink optiek – terug van weg geweest!

Een enkele jaren geleden hadden we al profielplaten in ons assortiment die eruit zien alsof ze gegalvaniseerd zijn. Een tijdje zijn deze niet leverbaar geweest, maar nu weer wel en we hebben ze dan ook meteen weer in onze Online-Shop opgenomen: u vindt deze bijzondere platen onder de kleurnaam Zink optiek!

Onze aluminium profielplaten zijn verkrijgbaar in zink optiek als damwand-, dakpanen golfplaat. Natuurlijk bieden we ook het passende zetwerk in aluminium aan alsook vlakke platen in deze gegalvaniseerde look, zodat alles mooi op elkaar is afgestemd. Voor de bevestiging adviseren we de RVS schroeven in RAL- 9007 zilver -metallic, aangezien deze kleur het meeste op de kleur zink-optiek lijkt.

De officiele naam voor deze kleur zink optiek is bij de fabrikant overigens als „ZincOptic HC-5130“ geregistreerd. U kunt dit gebruiken voor het geval u deze kleur voor andere doeleinden bij uw bouwproject wilt gebruiken. De kleur komt overeen met onbehandeld aluminium, blank aluminium of gegalvaniseerd materiaal.

Kijkt u zelf:

Vezelcement golfplaten: hoe wordt een hoekafschuining gemaakt?

Onze vezelcement golfplaten zijn kwalitatief zeer hoogwaardig en worden met hoogmoderne machines geproduceerd. Bij daken waar meerdere rijen golfplaten boven elkaar worden gemonteerd heeft u te maken met het zogenaamde onthoeken: u dient een hoekafschuining te maken. Hoe dat in zijn werk gaat willen we graag in de volgende bijdrage nader uitleggen.

Bij meerdere rijen golfplaten naast en boven elkaar heeft u naast een overlap in de lengte / horizontale richting, ook een overlap van de golfplaten in breedte / verticale richting. We hebben hier dus te maken met een viervoudige overlapping van de golfplaten aan één punt (zie schets). We moeten echter vermeiden dat er vier plaatdikten op elkaar worden gemonteerd. Om te zorgen dat alles goed past dient u twee hoeken af te schuinen.

Het is noodzakelijk altijd twee diagonaal tegen over elkaar liggende platen te onthoeken. Welke twee van de vier hoeken worden afgeschuind, is afhankelijk van de montagerichting.

Afmetingen voor het onthoeken: u dient aan beide overlappingsafstanden 5 mm toe te voegen:
– in de lengterichting / horizontale overlap (ca. 150 tot 200 mm): + 5 mm
– in de breedterichting / verticale overlap (ca. halve golf): + 5 mm
Wanneer er op deze manier afgeschuind wordt ontstaat er tussen de twee diagonale hoeken een speling van ca. 10 mm. Hierdoor wordt vermeden dat er spanningen in het materiaal kunnen ontstaan of dat er kieren ontstaan waar water door kan dringen.

U zult merken: als u de eerste afschuining heeft gemaakt, dan is de rest een fluitje van een cent. Meer informatie vindt u in de montagehandleidingen op onze website direct bij de gekozen vezelcementplaat in de tab “downloads”.

vezelcement_golfplaten_profiel_6_donkergrijs_hmg

Profielplaten als schutting of omheining

Wilt u graag een beetje privacy en een schutting zetten of wilt u uw grondstuk omheinen, dan kunt u hiervoor ook prima onze damwand- of golfplaten gebruiken!

U vindt deze damwand– en golfplaten in onze online-shop bij profielplaten voor de gevel. Deze gevelplaten kunnen ook prima worden gebruikt voor schuttingen en omheiningen en zijn een echte blikvanger.

U kunt bij de gevelplaten kiezen uit twee verschillende profielen en u heeft een grote keus aan kleuren en coatings, zodat u gegarandeerd iets passends voor uw huis en tuin vindt!

We raden wel aan bij gevelplaten die als schutting of omheining worden gebruikt op de juiste plaatdikte te letten. Schuttingen hebben iets meer te verduren: er kan altijd wel iets gebeuren; een bal van spelende kinderen kan snel tegen de schutting aan vliegen. Hier is het motto: hoe dikker, hoe robuuster!

Kijk even op onze website; doe inspiratie op en geef vorm aan een geheel individuele schutting of omheining met onze damwand- of golfplaten!

Vezelcementplaten – ook op kleinere daken!

Onze vezelcement golfplaten worden vaak als dakbedekking voor grote stallen of industriehallen gebruikt. Vandaag laten we u zien, dat deze golfplaten echter ook bij kleinere daken een echte blikvanger zijn!

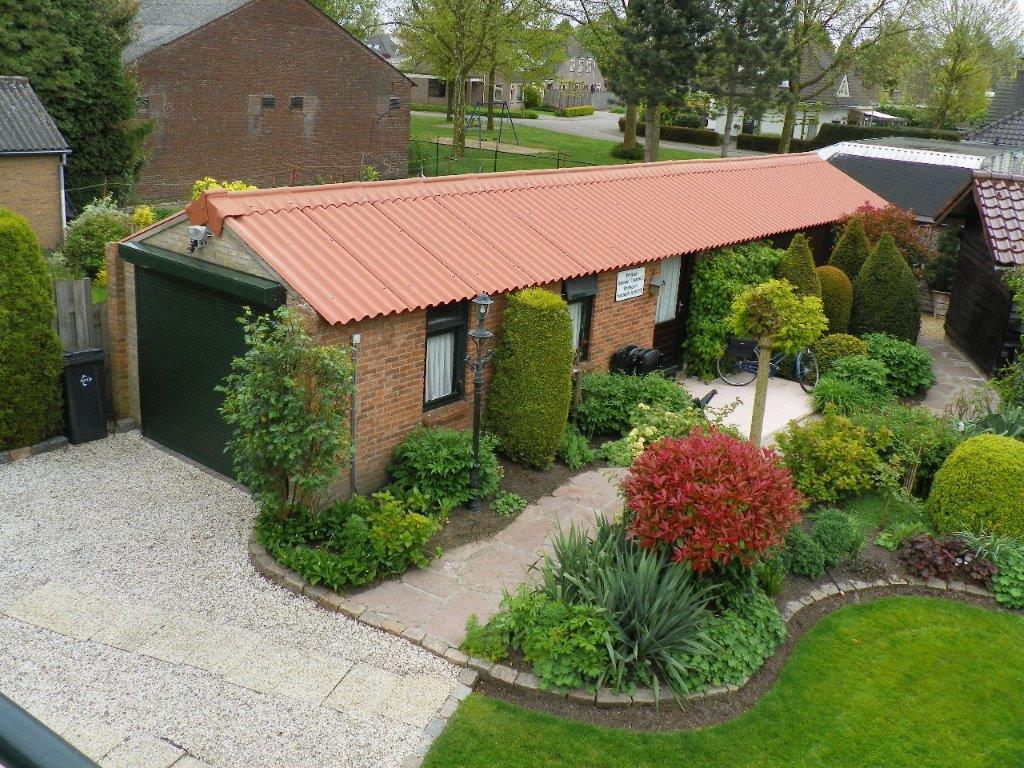

We hebben deze mooie foto’s als referentie van een klant gekregen:

Hier werden op het dak van een tuinhuis inclusief garage onze vezelcement golfplaten gemonteerd. Zoals op de foto’s te zien is, ziet het dak met onze golfplaten er prachtig uit. Dus ook voor kleinere daken is dit echt een blikvanger. Op het dak ziet u golfplaten van onze leverancier Humanit in de kleur tegelrood. In onze webshop zijn de golfplaten van Humanit ook nog in zwart te verkrijgen, de leverancier Cembrit voert de kleuren terracotta en zwart.

Vanwege de lange levensduur en de hoge stabiliteit wordt steeds vaker voor een dakbedekking met vezelcement golfplaten gekozen.

Voor meer details neem graag even een kijkje in onze Online-Shop: https://www.hmg-benelux-shop.com/gruppe,hmg_e,nl/fzwp,fzwp-wp,vezelcementplaten

Schroefadvies

schroeven

De meeste doe-het-zelver monteert niet iedere dag een dak en het is dan ook handig als u advies krijgt over waar u o.a. allemaal aan moet denken. Het is bijvoorbeeld belangrijk dat u genoeg en vooral de juiste schroeven besteld om de dakplaten te monteren.

We hebben over dit thema “schroeven” extra informatie samengesteld. U vindt dit „schroefadvies“ in onze Online-Shop bij de downloads. In het schroefadvies is eenvoudig beschreven wat u aan schroeven nodig heeft, hoeveel schroeven er nodig zijn van elke soort en waar de schroeven op de dakplaat worden geboord.

In het schroefadvies worden richtwaarde voor de hoeveelheid schroeven aangegeven die nodig zijn voor het monteren van dakpanplatengolfplaten en damwandplaten. Let op: dit zijn enkel richtwaarden die volgens onze berekening en jarenlange ervaring zijn vastgelegd! Meer informatie vindt u eveneens in het schroefadvies.

We hopen dat met behulp van ons schroefadvies het voor u eenvoudiger is de juiste hoeveelheid schroeven te berekenen en deze ook op de juiste plaats te monteren. Natuurlijk dient u ook altijd de desbetreffende montagehandleiding te lezen. Ook de montagehandleidingen vindt u als download bij de dakplaten in onze Online-Shop.

Bevestiging van metalen platen in het profieldal of op de profielberg?

Vaak wordt ons gevraagd wat de beste manier is om de metalen damwand– of golfplaten te bevestigen. Moeten de schroeven boven op de profielberg (profieltop) of toch in het dal worden geschroefd? Graag willen we hierover meer informatie geven.

In de montagehandleiding van de producent staat geschreven dat de profielplaten op de profielberg (op de top) met behulp van kalotten en schroeven moeten worden bevestigd. De richtwaarde voor het aantal schroeven en kalotten die u voor de bevestiging op de onderconstructie nodig heeft is ca. 6 stuk per m². De lengte van de schroeven is afhankelijk van de profielhoogte van de plaat en de onderconstructie. Waarom de kalotten zo belangrijk zijn voor de profielberg ziet u hier. Kalotten zorgen voor het behoud van de profielvorm en verhinderen dat er water in de boorgaten kan dringen. Voor de overlappingen van de metalen platen heeft u daarnaast ook nog andere kortere zogenaamde overlappingsschroeven nodig. Deze worden ook bovenop het profiel bevestigd (profielberg / op de top) op de overlappingen van de platen zodat de platen met elkaar worden verbonden. Deze overlappingsschroeven komen niet in de onderconstructie. Let op dat u hierbij niet de capillaire groef raakt!

De tweede variant om de platen te bevestigen is door bevestiging met schroeven in het profieldal. Bij deze variant kunnen geen kalotten worden gebruikt. Ook hier is de lengte van de schroeven afhankelijk van de profielhoogte en de onderconstructie. Naast de schroeven om de platen op de onderconstructie te bevestigen heeft u ook hier de kortere overlappingsschroeven nodig om de platen in de overlappingen aan elkaar te bevestigen.

Op welke manier u de metalen platen uiteindelijk wilt bevestigen is uw eigen keus.

profielplaten bevestiging
